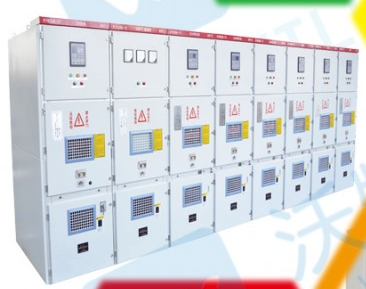

充氣柜由一般由電源開關室、斷路器室、操動組織 室和電纜線室（支撐架）四一部分構成。

電源開關室由密封性在金屬材料罩殼內的每個作用控制回路（包含接地裝置電源開關和高壓負荷開關）以及控制回路間的母線槽等構成。罩殼由3㎜冷軋板（或不繡厚鋼板）電焊焊接而成。每一個作用控制回路包含一臺高壓負荷開關和接地裝置電源開關。高壓負荷開關是由豎直健身運動的動斷路器系統軟件和坐落于下端靜斷路器構成，電源開關重合閘時，動斷路器往下健身運動，高壓負荷開關接入。接地裝置電源開關由動觸刀庫車觸刀構成，在彈黃健身運動全過程中，接地裝置電源開關迅速接入。電源開關室上端和后側開有4個正方形機械加工工藝孔，充氣柜的反面配有視窗，可見到接地裝置電源開關的“分”、“合”部位。在充氣柜的后側配有防爆型設備。

高壓負荷開關選用氣頂內吹式構造，滅弧工作能力強，且不危害兩色及對地絕緣層，動、靜斷路器均含有弧斷路器，進一步提高了分斷頻次。

斷路器與高壓負荷開關室組成變電器維護控制回路，髙壓過流保護斷路器裝于環氧樹脂澆筑的絕緣層罩殼內，斷路器融斷后，彈出來撞針，高壓負荷開關吸合。

操動組織 室坐落于充氣柜反面，在每一個作用控制回路中，高壓負荷開關裝有人力資源（或電動式）儲能技術彈黃操動組織 ，接地裝置電源開關裝有人力資源儲能技術彈黃操動組織 ，控制面板上面有各自用以高壓負荷開關重合閘實際操作和手動式吸合轉動鈕及接地裝置電源開關的分、重合閘實際操作孔，高壓負荷開關分、重合閘部位顯示燈和電動式分、重合閘按鍵，并設立仿真模擬線、電源開關情況顯示牌及上鎖部位，高壓負荷開關和接地裝置電源開關的實際操作具備互鎖設備，以避免操作失誤。

充氣柜材料

a.安裝使用手冊；

b.所采用的關鍵電氣元器件的使用說明；

c.產品合格證書；

d.商品原廠實驗紀錄；

e.裝箱單；

f.充氣柜排列圖、二次接線方法。
